CS机器人末端IO接线和控制柜485接线

2024-10-17

1.  简介

本文主要介绍了CS机器人末端IO引脚的定义和控制柜485接线引脚定义和电气规格。

2.  操作流程

2.1末端接口图

在机器人末端的工具法兰旁边有一个圆柱形金属旋钮,取下旋钮可看到 8 针连接器,该连接器可通过IO,模拟量,485等通讯方式为连接到机器人末端 IO 的夹持器、传感器等设备提供电源和控制信号。

2.2用户航插焊线和IO定义

用户航插焊线

末端IO定义

如果是用艾利特提供的8芯弯头成型线,【物料号NA20300180】如图;则针脚编号、线序颜色为固定排序。

2.3工具电源

工具 IO 可向外部工具提供 0V、12V 或 24V 的电源,可在示教器的用户界面 IO 选项卡中对其进行设置,设置不同电压时其电气规格如表。

配置-通用-工具Io选项卡界面

2.3.1单针电源模式

在电流大小满足需求的条件下,可选用单针电源模式,避免占用其余 IO 接口,增加可控制的外部元器件数量。

接线方法

2.3.2双针电源模式

系统配置:选择“配置 > 通用 > 工具 IO”,选择“双针模式 1”。

接线方法:如下图双针模式1接线,将电源线(5)与TI3/TO3/PWR2线(3)连接,接地线(8)与 TI2/TO2/GND2线(4)连接。

系统配置:选择“配置 > 通用 > 工具 IO”,选择“双针模式 2”。

接线方法:如下图双针模式2接线,将电源线(5 )与TI1/TO1/PWR1线(7)连接,接地线(8)与TI0/TO0/GND1线(6)连接。

警告:

1、当使用电感性负载时,建议使用续流二极管。

2、双针电源模式下最大电流是2000mA,最大持续时间1 秒,且最大占空比是10%。平均电流不得超过 1000mA。

2.3.3三针电源模式

系统配置:选择“配置 > 通用 > 工具 IO”,选择“三针模式”,三位使能模式下。

接线方法:将电源线(5 )与 TI1/TO1/PWR1 线(7 )和 TI3/TO3/PWR2线(3 )连接;

接地线(8 )与 TI0/TO0/GND1 线(6 )和 TI2/TO2/GND2 线(4 )连接。

注:多针模式设置会占用一到两组数字IO。

2.4工具数字输出

数字输出支持三种不同模式

2.4.1NPN模式

输出接口为 NPN 型输出,支持 1000mA 电流流入。接线方式如图NPN 模式(单针电源模式)所示。

2.4.2PNP 模式

输出接口为 PNP 型输出,支持 1000mA 电流流出。接线方式如图PNP 模式(单针电源模式)所示。

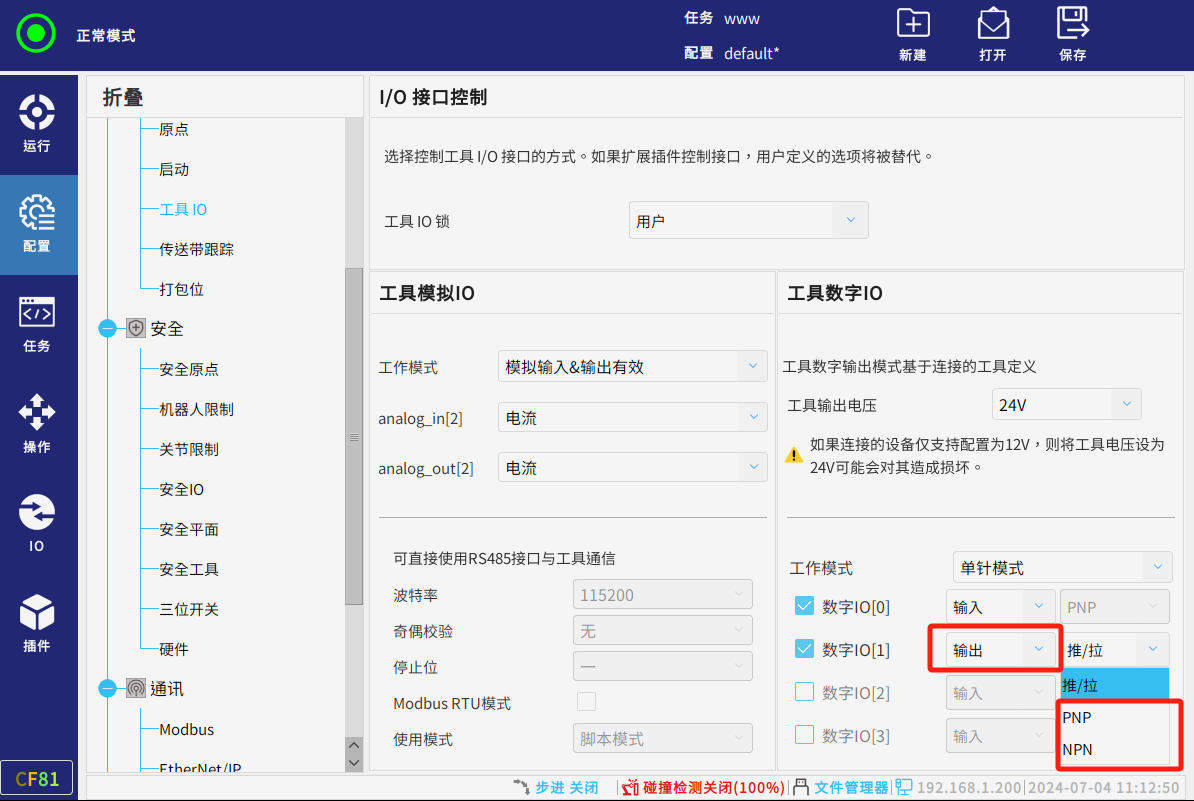

数字IO输出可在工具IO配置PNP或NPN模式

2.5工具模拟输出

工具模拟输出为非差分输出。电气规格如表:

下面举出关于如何使用模拟输出的示例:使用工具模拟输出,本例说明了带有非差分输出的模拟信号连接方法:

2.6工具通信 IO

工具模拟IO通讯可配置为SUART模式、输入有效、输出有效、输入输出有效四种。

当设置为模拟量时可设置为电流模式或电压模式。

当需要使用末端 RS485 接口与执行器通信时,需要在示教器工具 IO 界面下进行配置,具体配置路径为:“工具模拟 IO>工具模式”,选择 USART 模式,并根据执行器实际参数配置波特率等参数。

Modbus RTU 模式为可选项,默认是 RS485 模式;若勾选,则是 Modbus RTU 模式

使用模式分为脚本模式和Daemon模式:

脚本模式:通过脚本发送数据进行工具通讯。

Daemon模式:启用接口 ttyTCI0,通过api实现工具通讯;可以理解为用户通过插件进行工具通讯。

从在机器人控制器上写入发送数据到数据在 RS485 上开始发送,延迟范围为 2ms 到 4ms。从在RS485 上开始接收数据到机器人控制器收到数据并开始处理,延迟范围为4ms。

2.7CS控制柜485接线

用户可以通过将 RS485 设备连接到图所示的连接器来从控制柜执行串行通信。为了能在控制柜中设置 RS485 连接器,必须拆掉串口连接器,并将 RS485 线焊接到黑色连接器背面的金属触点

黑色塑料装置的正反面分别标有 PIN“1 3 5”和“2 4 6”。PIN3 应焊接到 485-,PIN4 应焊接到 RS485+。该接口支持的最大波特率为 500Kbps。

3.  常见问题解答

3.1机器人末端485通讯和控制柜485通讯有何区别?

除脚本通讯指令不一样外没有区别。

3.2机器人拍下急停的时候末端还能正常供电吗?

CS-v2.11版本添加了CS 急停时移除工具IO输出电源以及输出IO信号的更新。

请先将机器人版本升级到CS-v2.11版本(已发布)

机器人进入急停状态,末端立刻停止供电输出,如果此时设置了工具IO数字输出、模拟输出,按下急停后,会全部置为低状态(数字输出为低、模拟输出为最小值),此时仍然可以通过总线、界面、脚本的方式对IO状态进行修改,但不会立即生效,需要等急停状态解除后,才生效。

解除急停后,IO状态自动恢复为用户最后设置的状态。

专家模式->实验室功能中有急停时不关闭工具输出的选项。
