CS机器人控制柜接口介绍
1. 简介
本文主要介绍CS控制柜内部电气接口。
2. 操作流程
2.1机器人本体线缆接口和电源接口
机器人电缆必须插入控制柜底部的连接器中，在开启机器人本体时，务必适当锁定连接器（ERB1C2K0和ERB1C4K0接口不一致）；断开机器人电缆时必须切断机器人的电源。

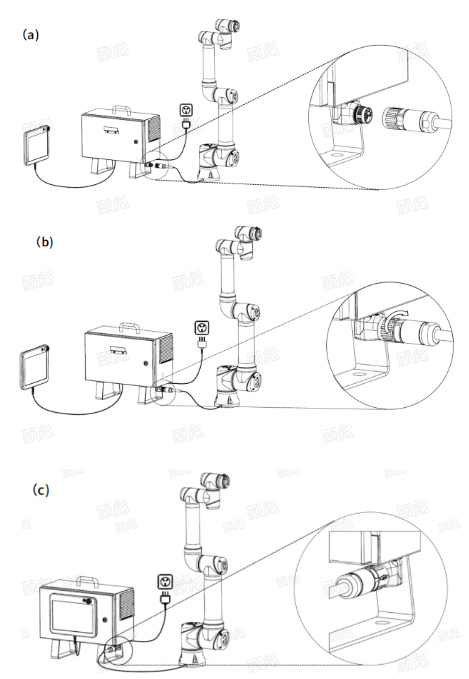

1、ERB1C2K0型控制柜
将插头插入到控制柜底部的接头里，注意插入方向，如图 a 所示；插紧后将插头上的锁紧环顺时针旋转 90°以锁定连接处，如图 b 所示；最后转动整个连接器，实现进一步锁定，如图 c 所示。

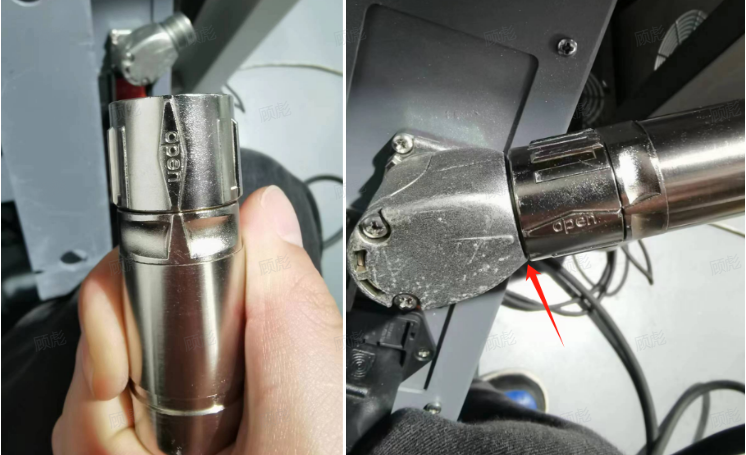

实物图为先把本体性接口锁紧器调整为open；将连接器插到底后再顺时针旋转锁紧器拧到底。

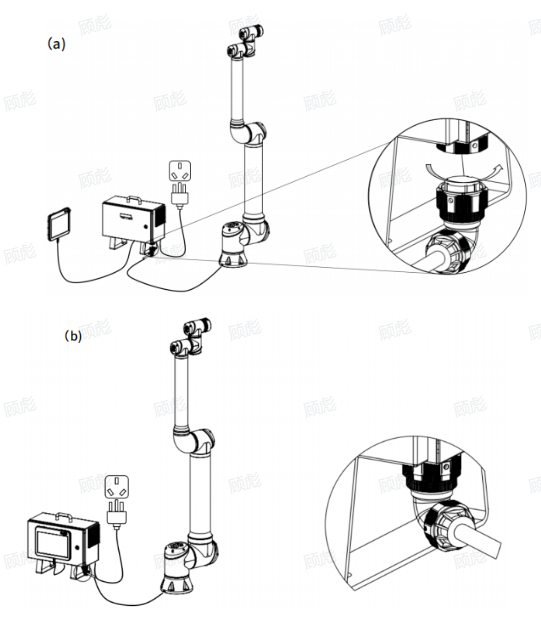

2、ERB1C4K0型控制柜
机器人本体电缆末端有一个插头，将插头插入到控制柜底部的接头里，注意插入方向，如图 a所示；然后转动整个连接器，实现进一步锁定，如图 b所示。

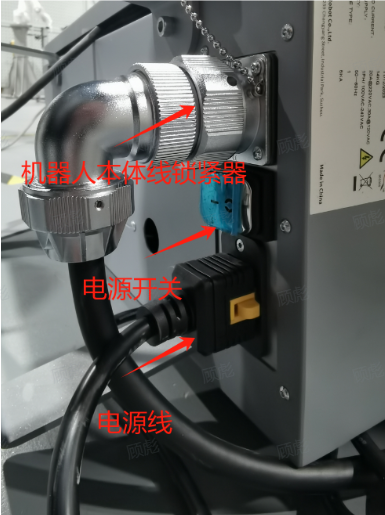

实物图为将本体现连接线对准控制柜母头插到底；然后逆时针旋转锁紧器，直到定位销从锁紧器的销孔弹出。（锁紧器到位后会有嗑噔一声）

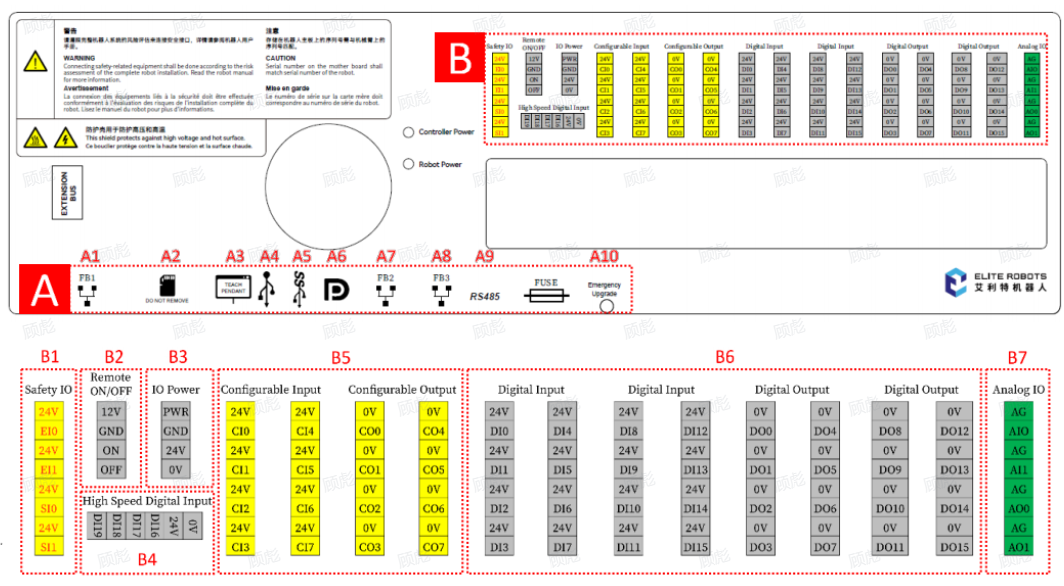

2.2内部电气接口图
A区：网口*3、SD卡槽、示教器、RS-485、USB、Mini PD。

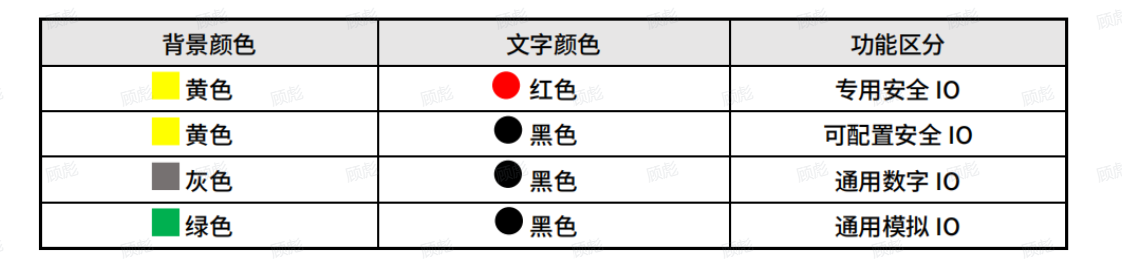

B区：B1 安全IO、B2 远程开关机、B3 IO电源、B4 高速数字输入、B5 可配置IO、B6 数字IO（PNP）、B7 模拟IO。
A区电气接口定义

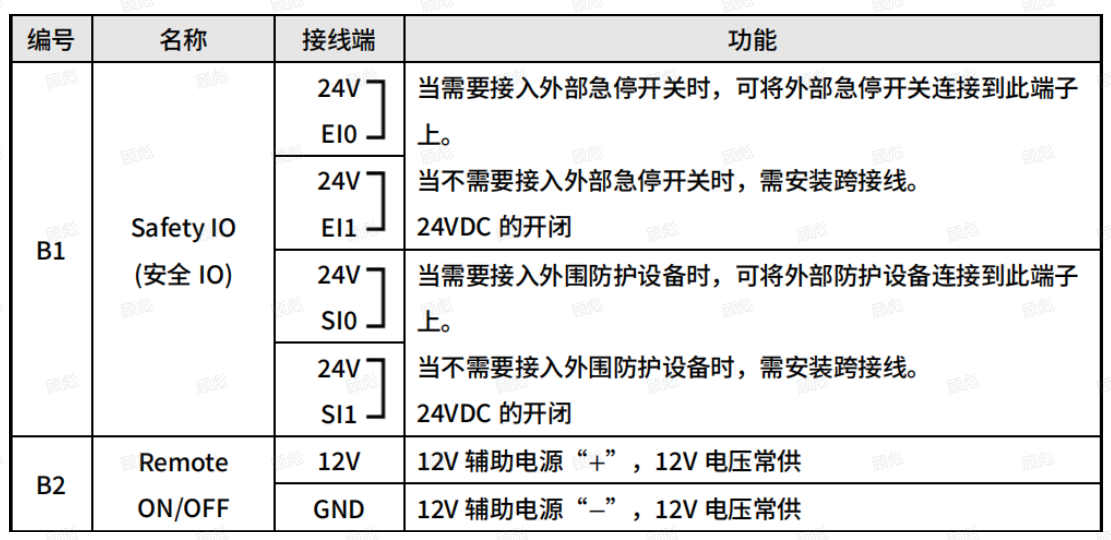

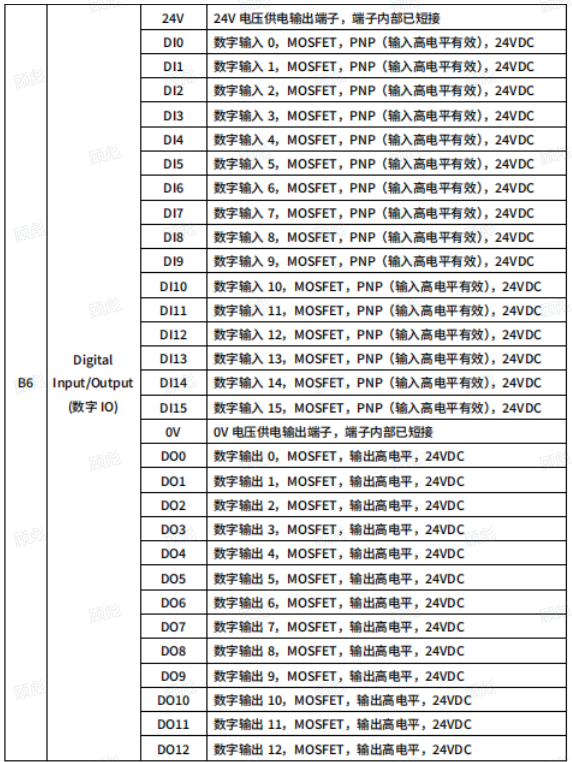

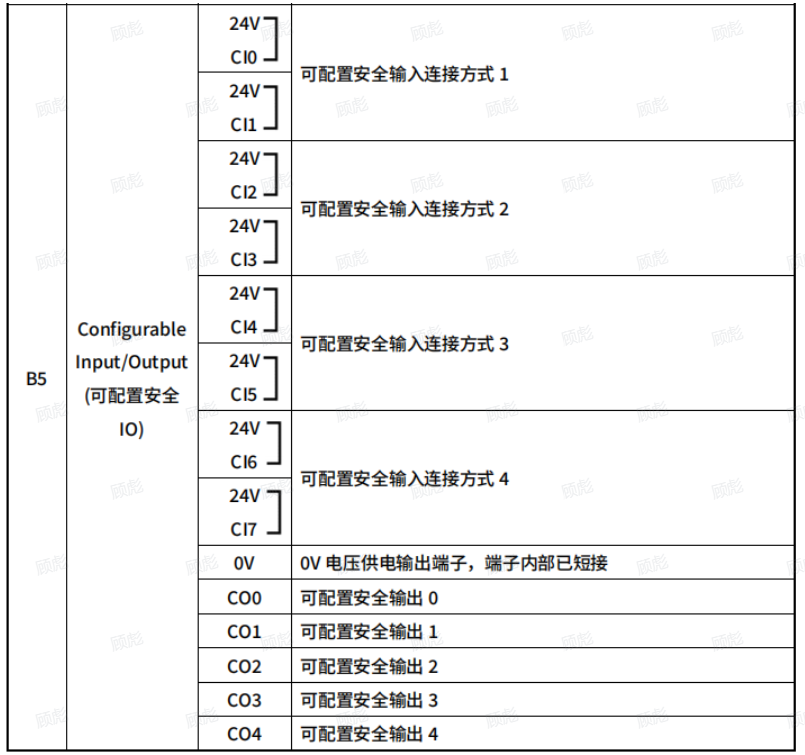

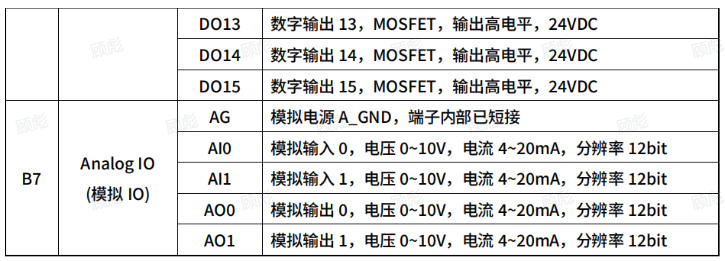

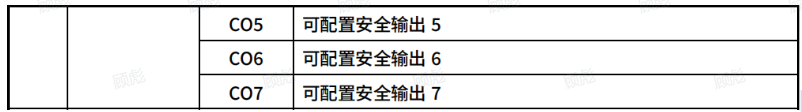

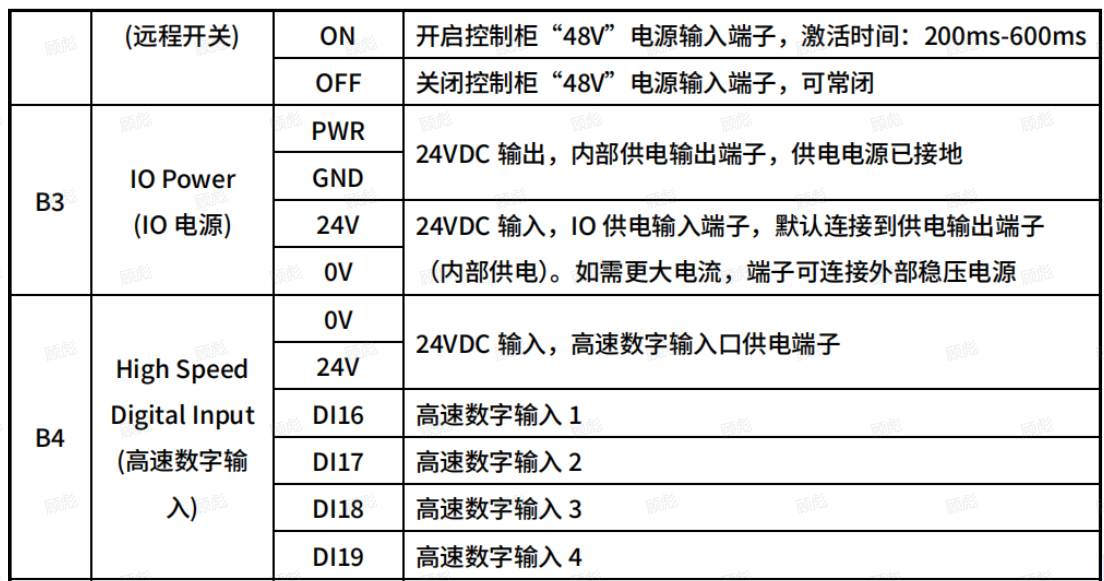

B区接口定义
3. 常见问题解答

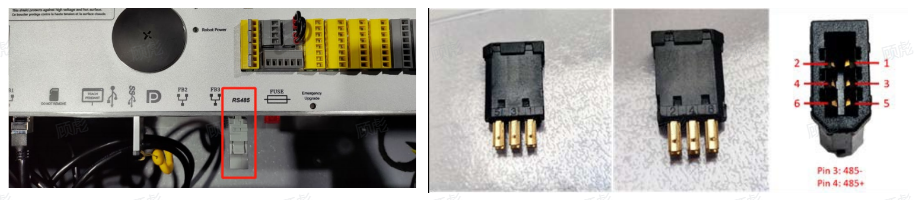

3.1 RS485通讯连接器触电定义
黑色塑料装置的正反面分别标有 PIN“1 3 5”和“2 4 6“，PIN3 应焊接到 RS485B，PIN4 应焊接到 RS485A。该接口支持的最大波特率为 500Kbps。（艾利特采购料号：[NA20200039] 连接器）

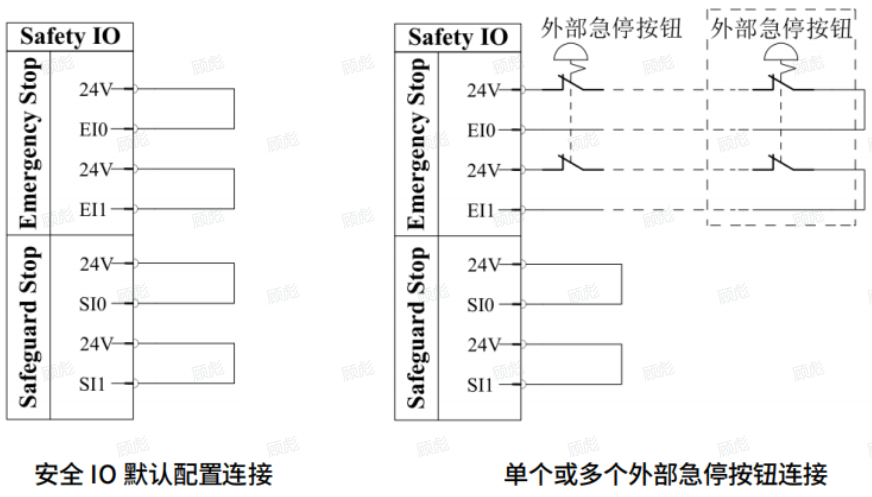

3.2如何连接外部急停
当需要连接一个或多个外部急停按钮时，所有急停按钮可串接使用。
在连接急停时应遵循双回路规则；确保一路故障的情况下另一路能实现急停功能。
如果急停接单回路拍下急停机器人会报警，必须关闭电源重新打开才可恢复正常（安全违规报警）
3.3网口FB1、FB2和FB3有什么区别
FB1网口：profinet通讯，EthernetIP通讯，VNC，二次开发端口，机器人作为modbus/TCP从站。
FB2网口：机器人运行脚本执行相关socket指令，机器人作为modbus/TCP 主站读写外部 modbus 从站数据，机器人作为modbus/TCP从站。
FB3网口：研发留位。
附：在CS机器人2.10版本前，profinet采用FB2网口。
