EC机器人传送带跟踪
1. 前期准备
硬件型号：编码器：omron E6B2-CWZ6C
协议转换模块：ADAM-6051
SICK对射式光电传感器SG6
带变频调速传送带组件
EC系列机器人整机（需开通传送带跟踪功能）
软件：
2. 操作流程

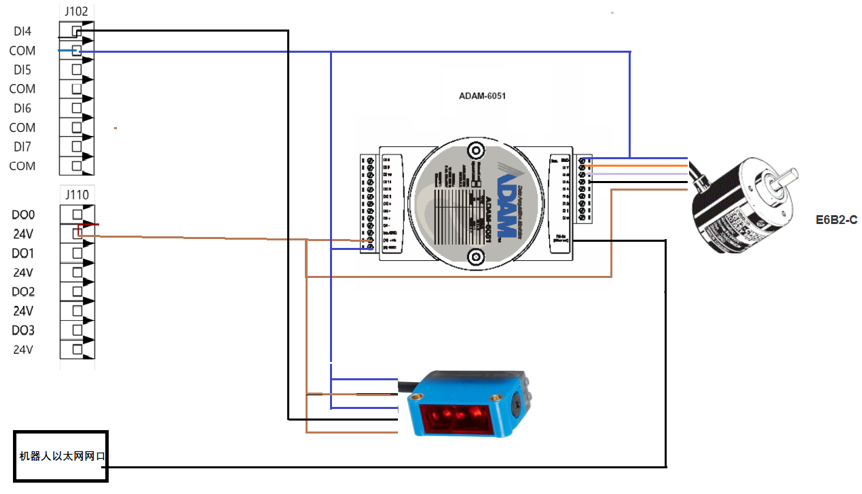

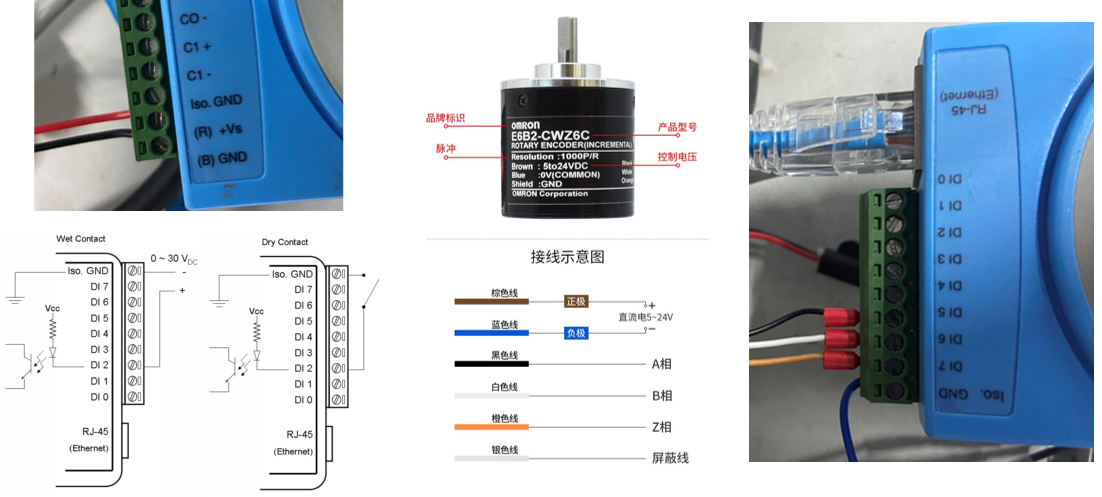

1. 硬件连接
2.软件配置

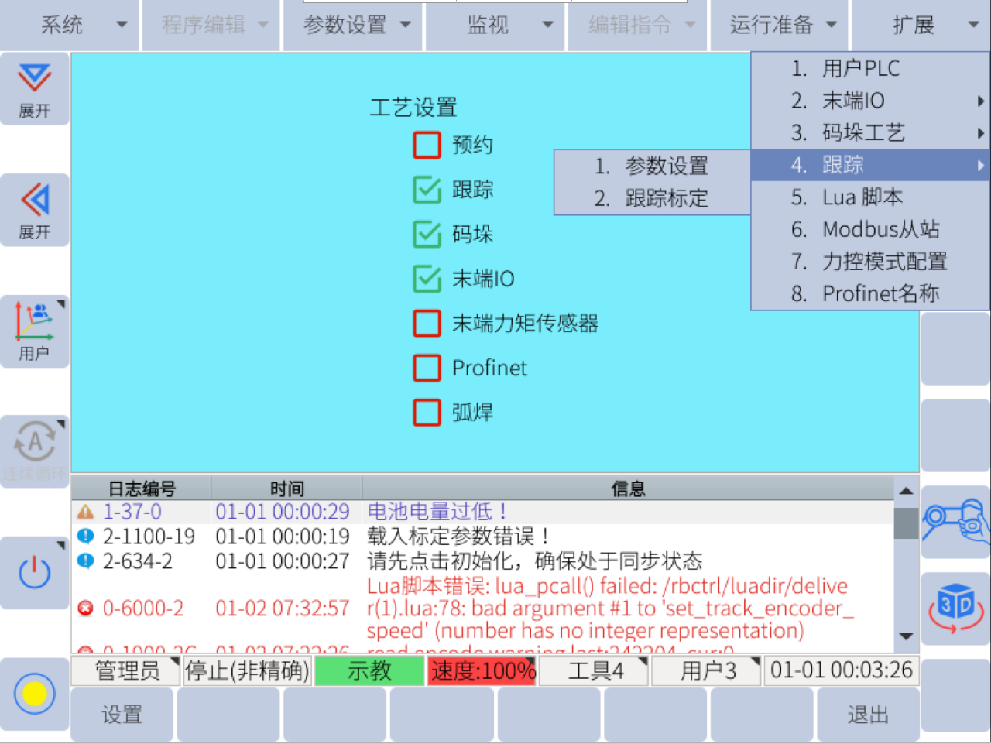

EC机器人打开跟踪，路径是 运行准备---工艺配置---[勾选] 跟踪/传送带跟踪
然后可以在 扩展--跟踪 中设定传送带跟踪参数和跟踪标定
协议转换模块ADAM-6051软件配置：

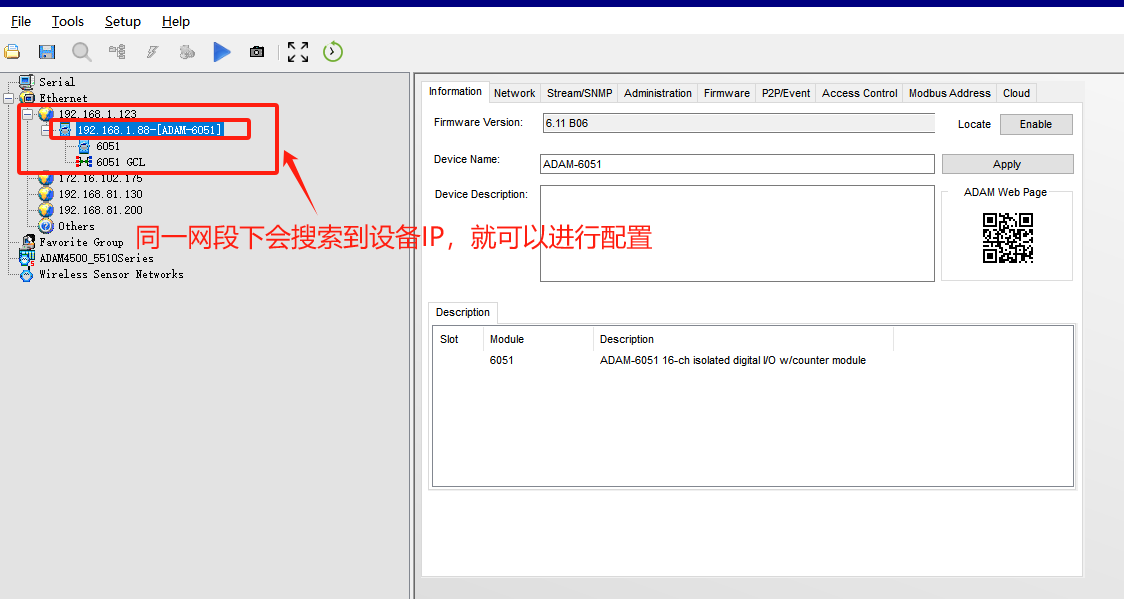

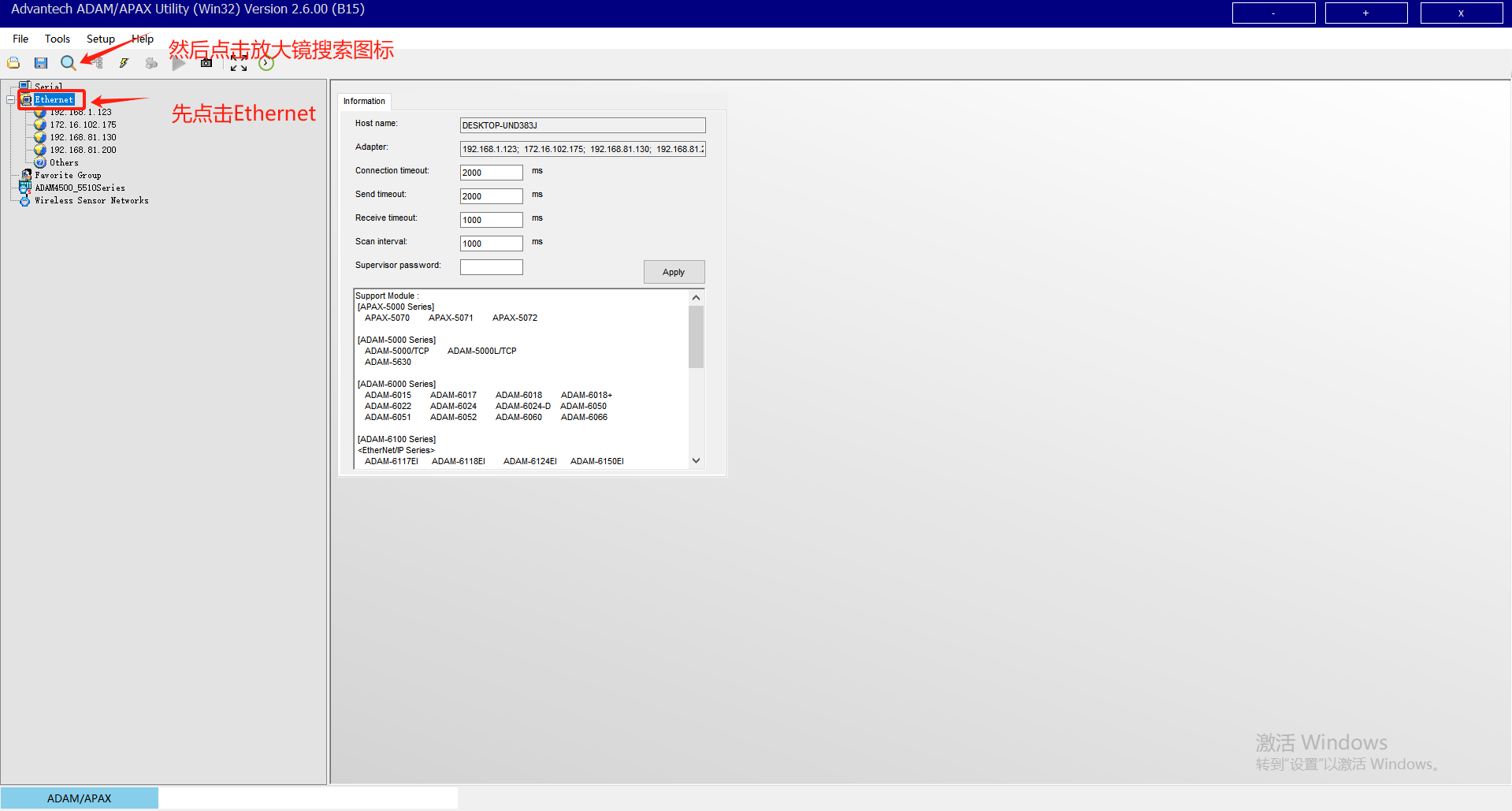

电脑IP与模块的IP设置为同一网段，然后打开软件，按下图操作开始进行

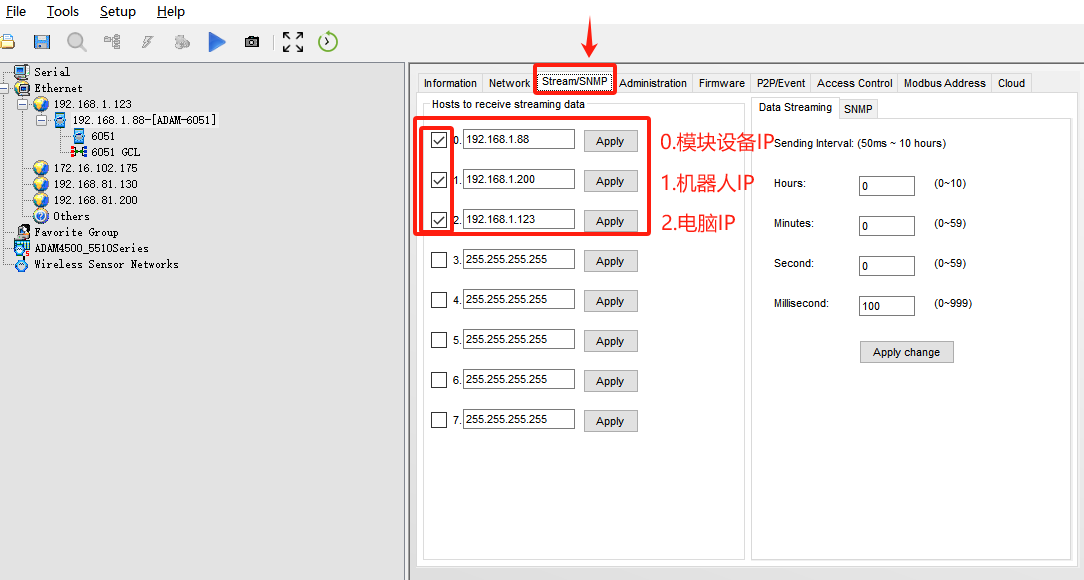

点击第三个设置，勾选前三个IP框，分别设置IP地址，并点击Apply

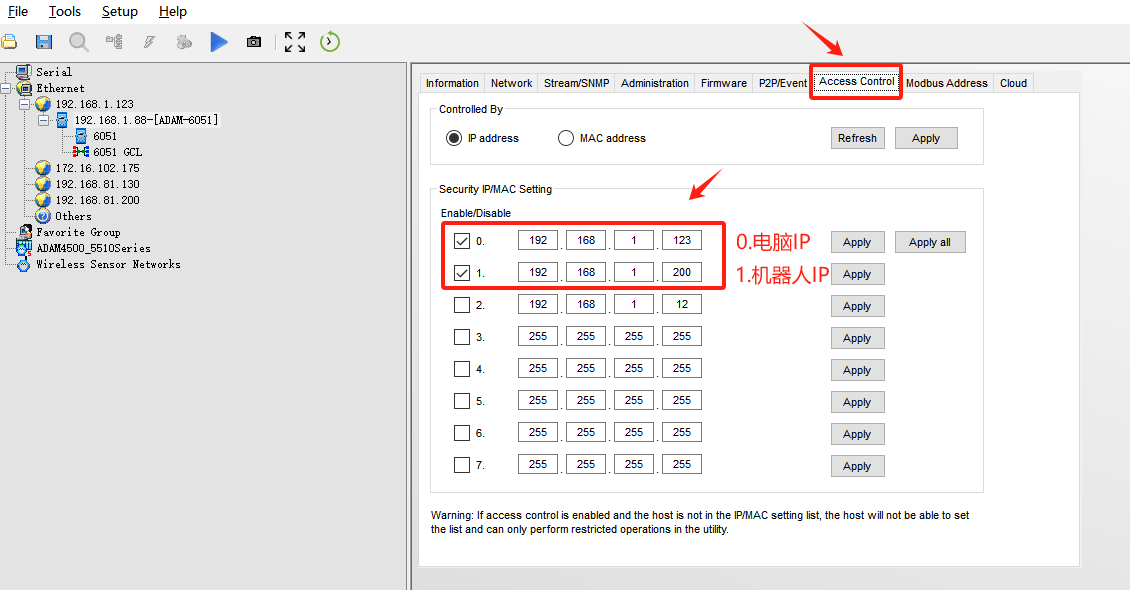

设置完成后点击下图，勾选前面方框，设置能够控制模块的IP地址，设置完成后点击Apply。

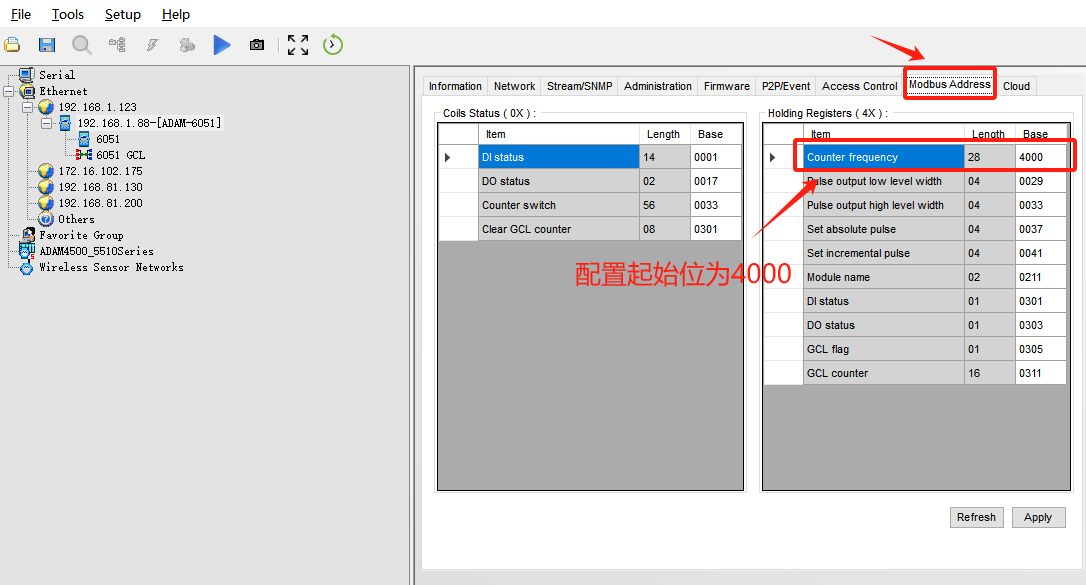

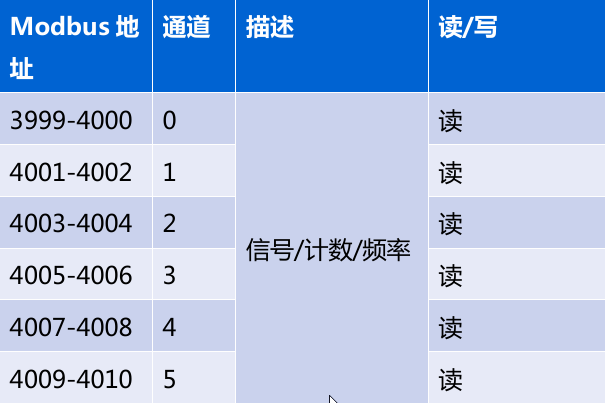

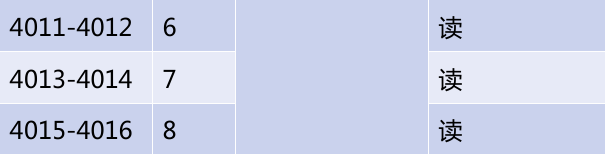

然后配置Modbus Address,把图上的起始位配置成4000.

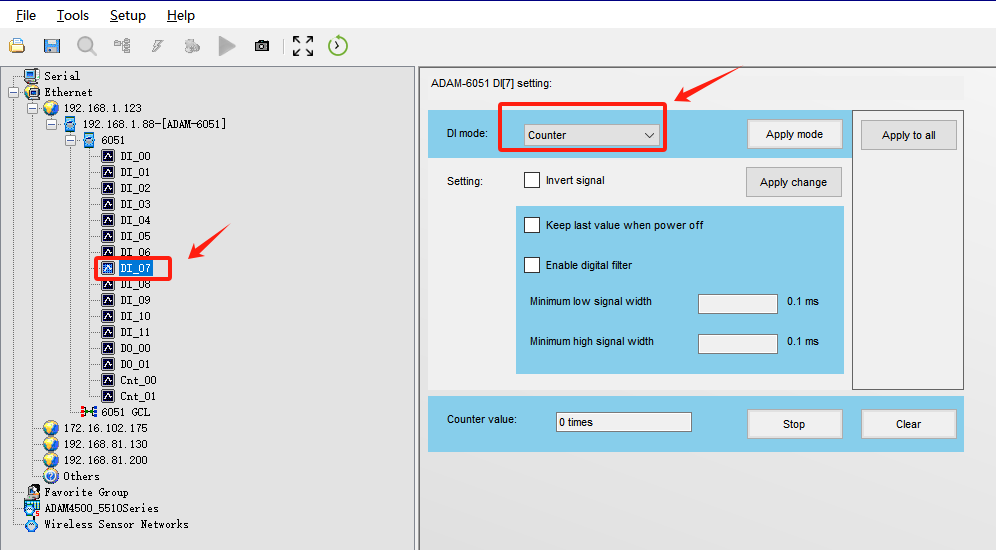

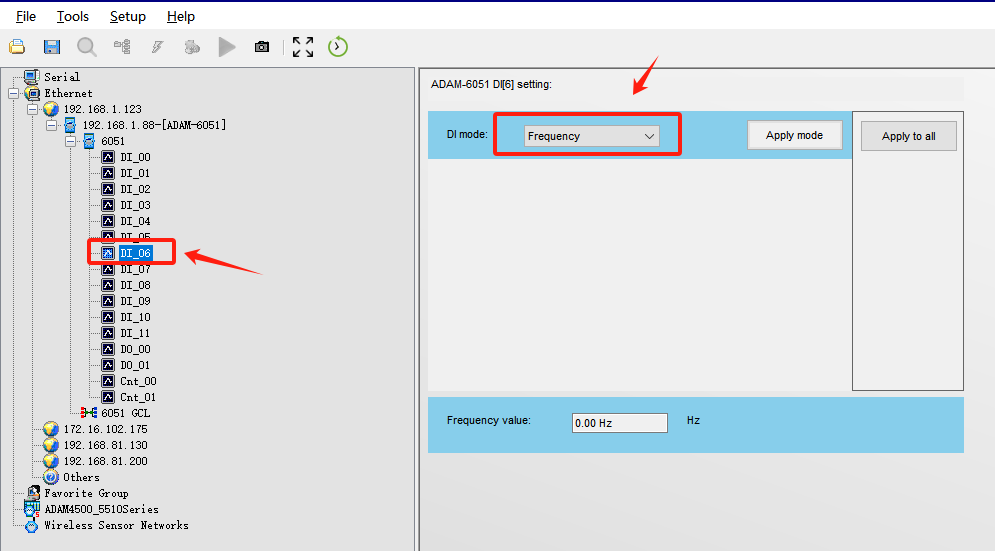

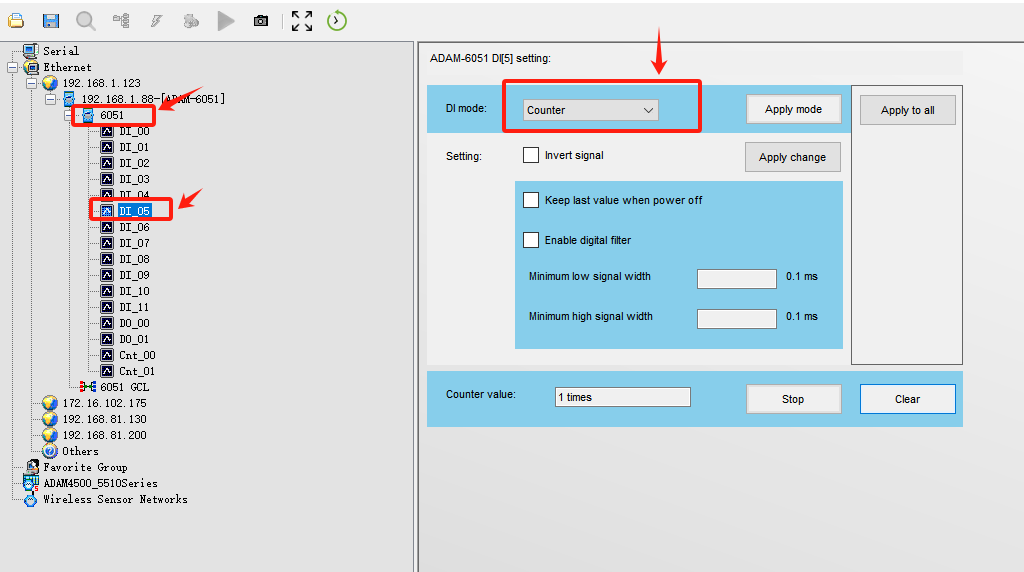

点击下方6051，会弹出输入密码，密码为00000000，然后依次配置下列接口类型，完成后点击后面Apply mode.
具体操作视频如下
视频1.mp4
3.机器人传送带跟踪设置和标定
机器人与协议转换模块通过网线相连接
lua脚本
deliver.lua
lua脚本示例：
sleep(1)
--modbus slave的IP地址
ip="192.168.1.88"
--modbus slave的端口号
port=502
--获得modbus tcp句柄
ctx=modbus_new_tcp(ip,port)
--连接modbus句柄
conState=modbus_connect(ctx)
while (conState==-1)do
sleep(1)
elite_print("Connection failed")
conState=modbus_connect(ctx)
end

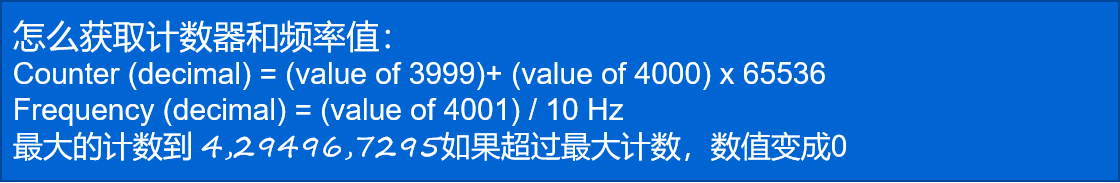

-- 获取脉冲计数
function getCounter(ctx)
local reg0 = 4009
local reg1 = 4010
retLst = modbus_read_registers(ctx,reg0,2)
if (retLst == nil) then
elite_print("Read register error.")
else
set_global_variable("D111",retLst[1])
set_global_variable("D112",retLst[2])
cnt=math.floor(retLst[1] + retLst[2]*(2^16))
end
return cnt
end
-- 清除脉冲计数
function resetCounter(ctx)
ret = modbus_write_bit (ctx , 85 , 1)
if (ret < 0) then
elite_print("Failed to reset counter, please check the connection.")
end
return ret
end
-- 获取当前的脉冲频率，单位 HZ
function getFrequency(ctx)
ret, freq=modbus_read_register(ctx, 4011)
if (ret < 0) then
elite_print(ret)
elite_print("Failed to get frequency, please check the connection.")
end
freq = freq // 10 -- 除以10得到实际频率
--set_global_variable("B9",freq)
return freq
end
elite_print("Start")
m_timer = 0
while true do
sleep(0.004)
pos0 = getCounter(ctx) --*拿取传送带数据
set_global_variable("D110",pos0)
set_track_encoder_count(pos0)
m_timer = m_timer + 1
if (m_timer >= 0) then
m_timer = 0
fre = getFrequency(ctx)
set_global_variable("D109",fre)
set_track_encoder_speed(fre)
end
end
jbi脚本
chuansongdai.jbi
导入jbi和lua文件后，打开lua并运行跟踪脚本。

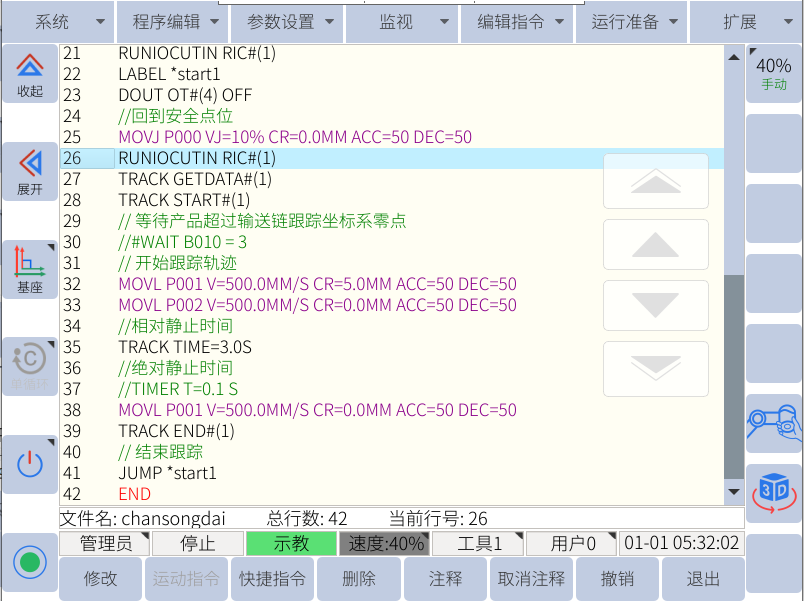

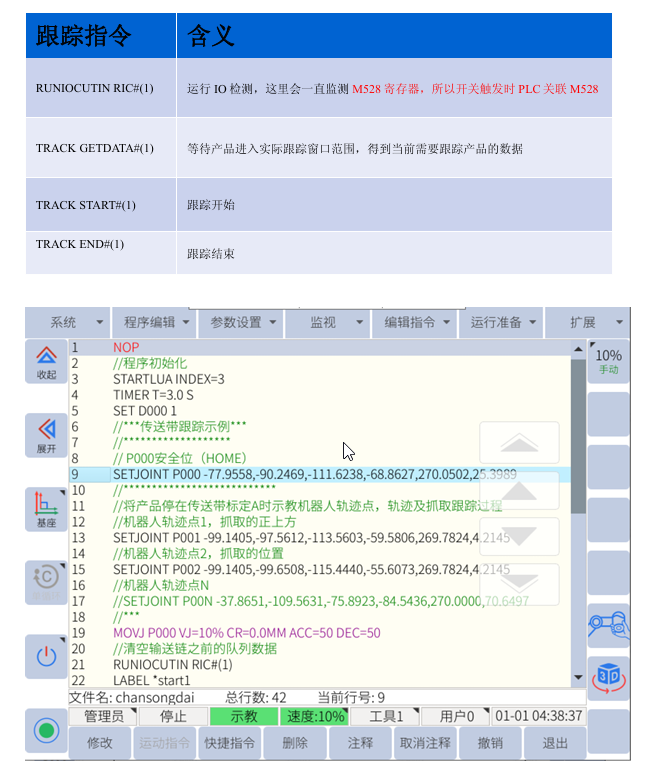

jbi程序:
运行lua脚本，INDEX= 选择第几个脚本，传送带跟踪脚本放的位置。

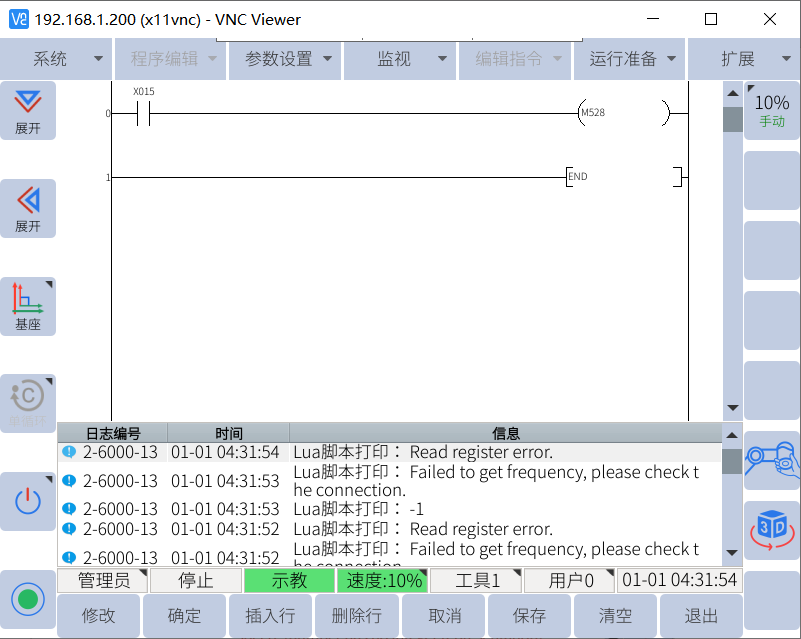

用户PLC中添加传感器信号控关联M528线圈
4.跟踪标定
传送带速度控制在100-200mm/s最佳，精度在±1mm（目测）

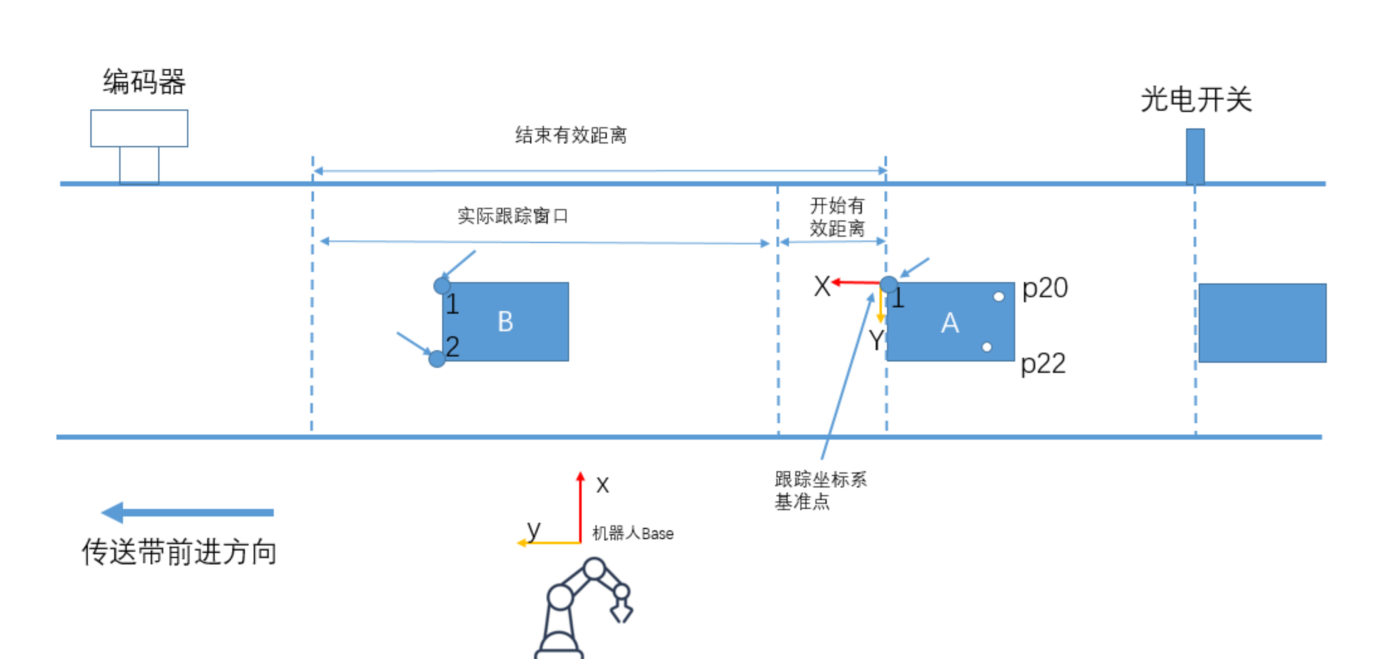

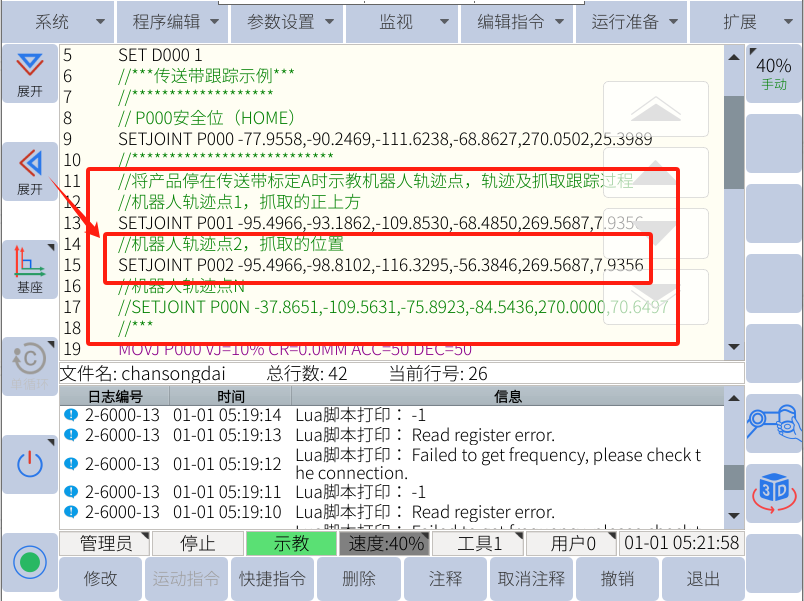

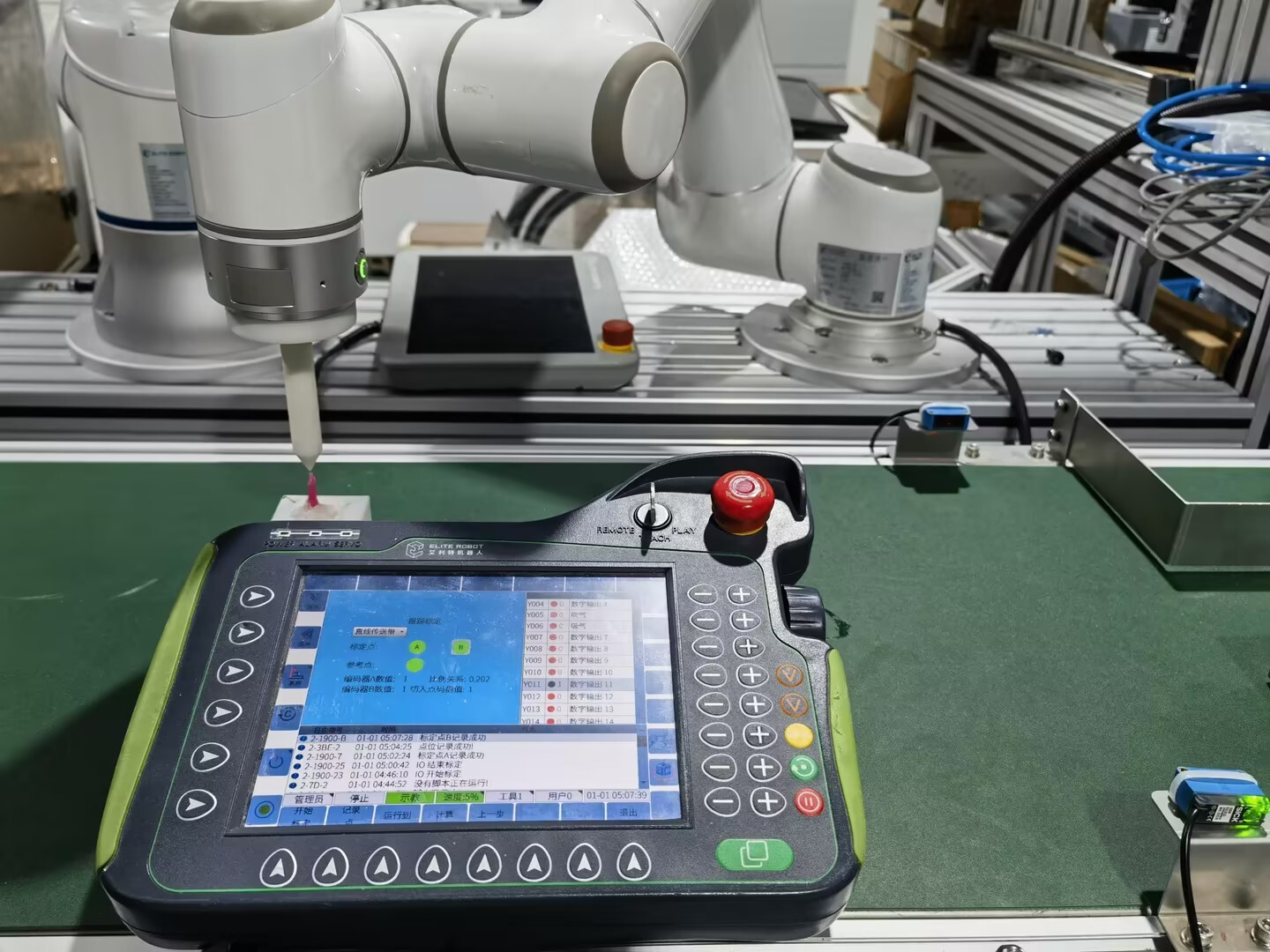

如下图所示，示教跟踪点和跟踪标定

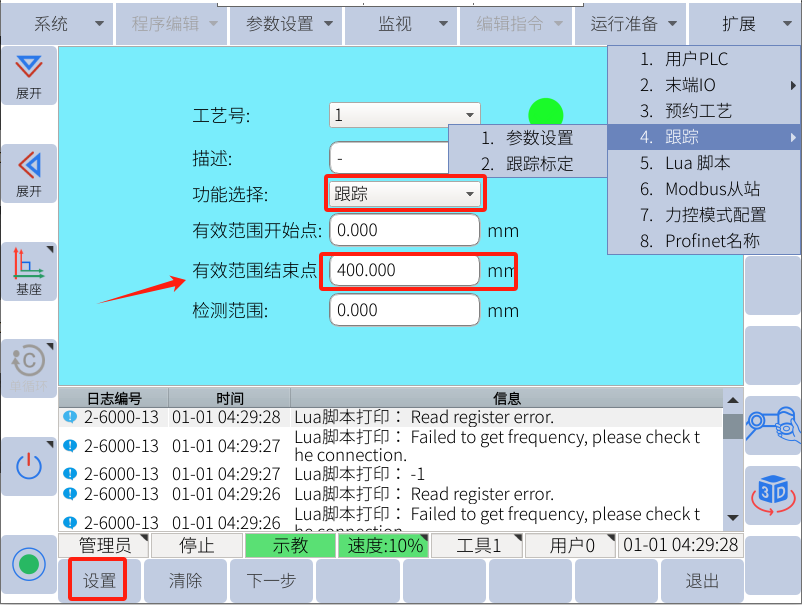

在机器人的 扩展---跟踪---参数设置 中修改需要用到的跟踪参数。
有效范围开始点：有效范围开始点设置不同的值后，机器人跟踪时会在距离起点相应的距离开始进行跟踪
有效范围结束点：有效范围范围点设置不同的值后，机器人跟踪后会在距离起点相应的距离处退出跟踪
检测范围：检测范围设置不同如100mm，将两个检测物体的间隔设置小于100mm时，系统会提示两个物体离的太近，大于100mm时不会有提示

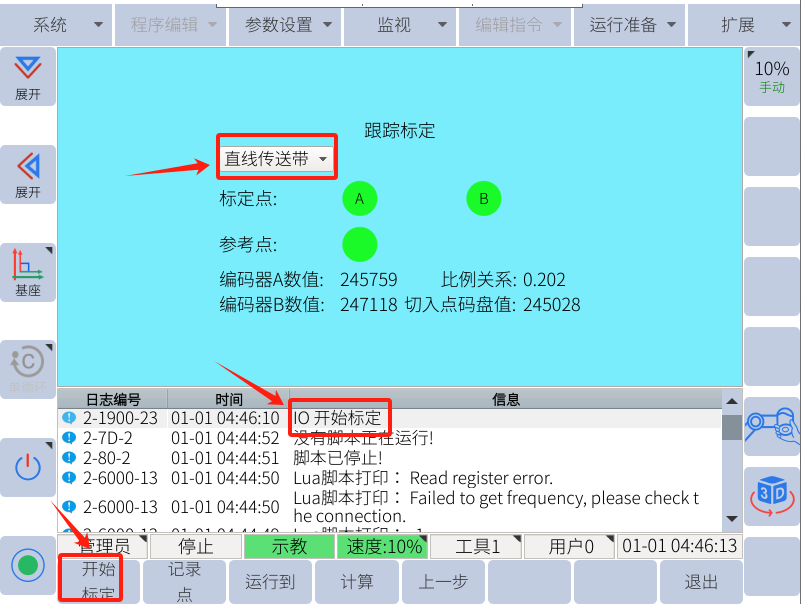

然后单击下一步，选择直线跟踪，点击开始标定。

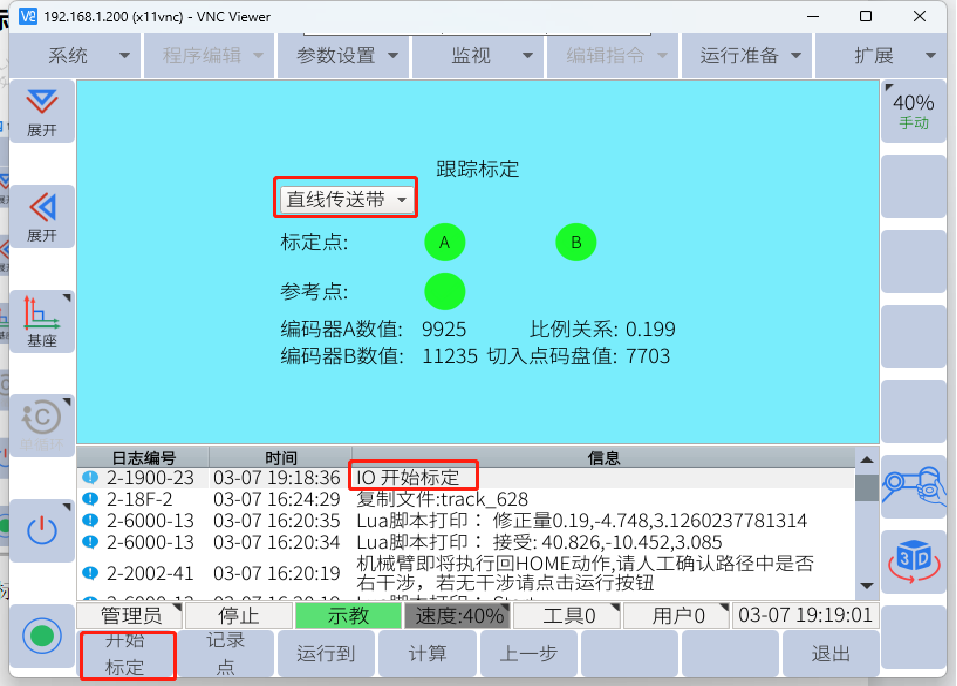

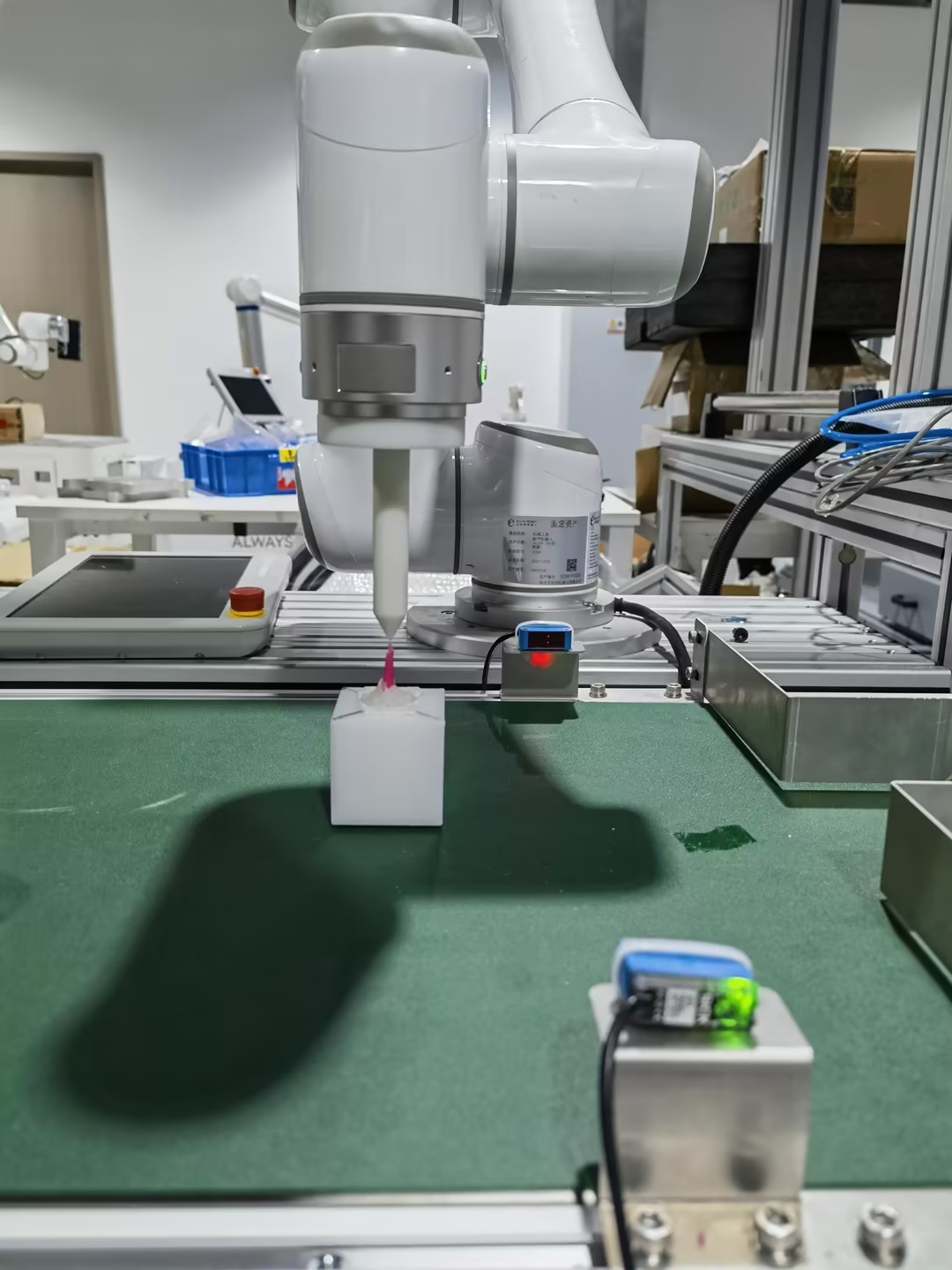

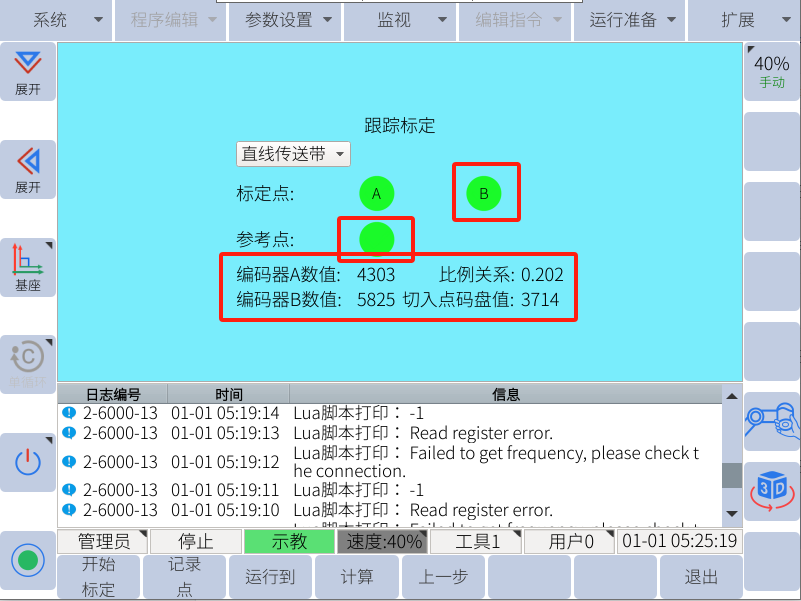

标定步骤：将物品放到传送带上缓慢开动传送带使物品经过传感器（此时日志窗口显示“io标定结束”）到达A点后，停止传送带运动，将机械臂移动尖点至A点并记录A点和程序中的“P002”，此时可以退出标定页面进入程序示教跟踪轨迹（示教图中应避免晃动物品）
示教完跟踪轨迹后将传送带缓慢开动一段距离后（设定的有效结束距离400mm以内，最优300-350mm），停止传送带运动（传送带速度保持不变），将机械臂移动至B点并记录B点(A点B点需戳向同一个特征点记录)，记录A点和B点时，下面会显示编码器数值，
将机械臂移动至参考点（参考点做在跟踪坐标系A点和B点水平垂直的Y轴方向）并记录参考点，点击计算完成整个标定过程；
整体标定好后，运行JBI程序，将钥匙旋钮转到PLAY模式，速度要放到100%，才能跟上传送带速度，然后上伺服，启动。
