CS机器人 30004端口使用

1.  简介

RTSI 全称为实时数据交互(Real-Time Sychronization Interface), 该协议提供了标准的

TCP/IP 链接, 用于与外部程序进行实时的数据交互。RTSI 的网络端口为 30004。交互的数据内

容例如：

- 输出：机器人输出整型寄存器的值、末端负载等

- 输入：机器人浮点输入寄存器、数字输入 IO 的状态设置

2.  操作流程

RTSI 分为协议检查、设置、同步循环三个步骤。

具体流程分为：

1.校验协议版本；

2.请求控制器的主版本，次版本，bug-fix 版本，编译版本

3.设置订阅需求(这里设置输出定阅和输入订阅)；

4.发送开始信号以开始同步循环;

5.循环接收控制器返回的数据包并解析出来。

2.1 校验协议版本

报文头：86(RTSI_REQUEST_PROTOCOL_VERSION)

上位机向控制柜发送数据格式：

数据总长度(2byte)+报文头(1byte)+协议版本(当前版本都为 01，2byte)

上位机收到控制柜返回的数据格式:

数据总长度(2byte)+报文头(1byte)+校验是否成功(成功为 1，失败为 0，1byte)

2.2 请求控制器的主版本，次版本，bug-fix 版本，编译版本

报文头：118(RTSI_GET_ELITECONTROL_VERSION)

上位机向控制柜发送数据格式：

数据总长度(2byte)+报文头(1byte)

上位机收到控制柜返回的数据格式:

数据总长度(2byte)+报文头(1byte)+主版本(4byte)+次版本(4byte)+ bug-fix 版本

(4byte)+编译版本(4byte)

2.3 设置订阅需求(这里设置输出定阅和输入订阅)

2.3.1 订阅输出需求

报文头：79(RTSI_CONTROL_PACKAGE_SETUP_OUTPUTS)

上位机向控制柜发送数据格式：

数据总长度(2byte)+报文头(1byte)+输出频率(8byte)+订阅变量名(string 类型)

上位机收到控制柜返回的数据格式:

数据总长度(2byte)+报文头(1byte)+订阅 ID(1byte)+订阅变量名类型(string 类型)

2.3.2 订阅输入需求

报文头：73(RTSI_CONTROL_PACKAGE_SETUP_INPUTS)

上位机向控制柜发送数据格式：

数据总长度(2byte)+报文头(1byte) +订阅变量名(string 类型)

上位机收到控制柜返回的数据格式:

数据总长度(2byte)+报文头(1byte)+订阅 ID(1byte)+订阅变量名类型(string 类型)

2.4 发送开始信号以开始”同步循环

报文头：83(RTSI_CONTROL_PACKAGE_START)

上位机向控制柜发送数据格式：

数据总长度(2byte)+报文头(1byte)

上位机收到控制柜返回的数据格式:

数据总长度(2byte)+报文头(1byte)+是否开始(1byte)

2.5 循环接收控制器返回的数据包

报文头：85(RTSI_DATA_PACKAGE)

上位机向控制柜发送数据格式(控制订阅输入时发送)：

数据总长度(2byte)+报文头(1byte)+订阅 ID(1byte)+值(bytes)

上位机收到控制柜返回的数据格式(循环接收订阅输出):

数据总长度(2byte)+报文头(1byte)+订阅 ID(1byte)+值(bytes)

说明：可以同时多次订阅输出和输入，每次增加订阅，ID 号会加 1，第一次订阅时 ID 号为 1，在收取订阅输出和控制订阅输入时，可以根据 ID 来区分属于哪次的订阅。

3.  常见问题解答

4.  示例

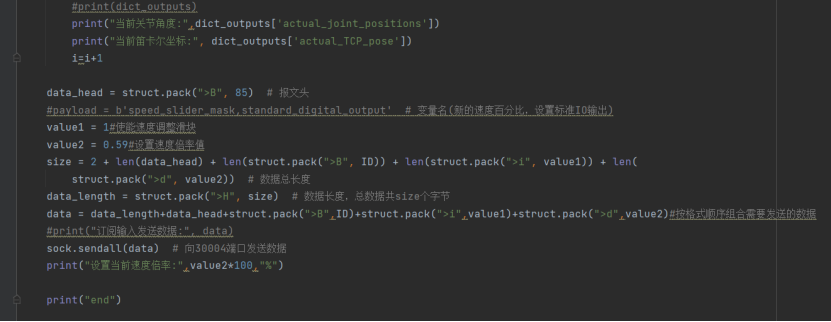

    程序订阅输出和输入订阅如下

运行打印如下

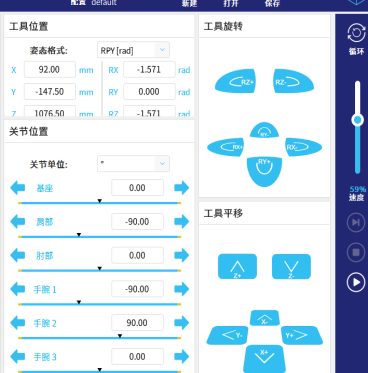

机器人数据
